BRTIRPL1003A
Ürün Açıklaması:

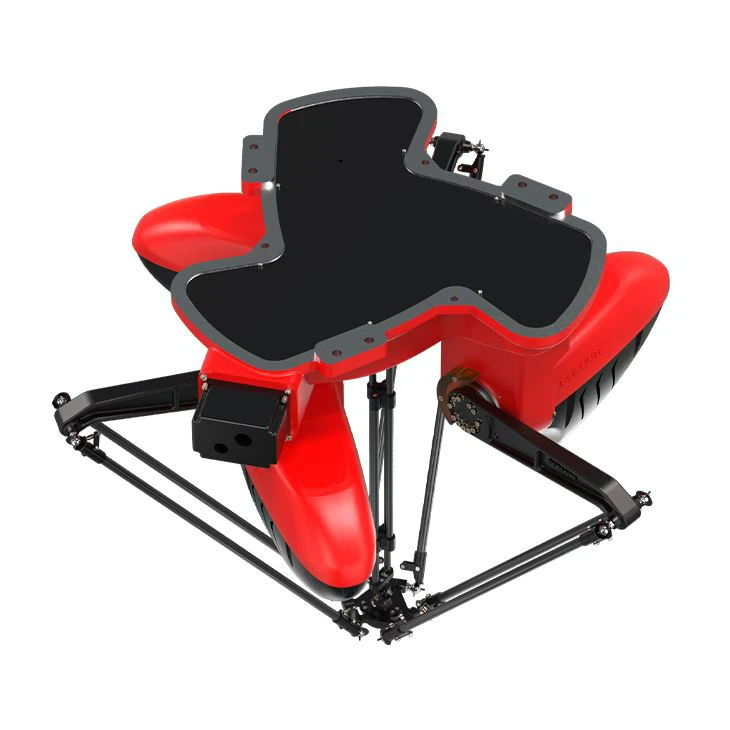

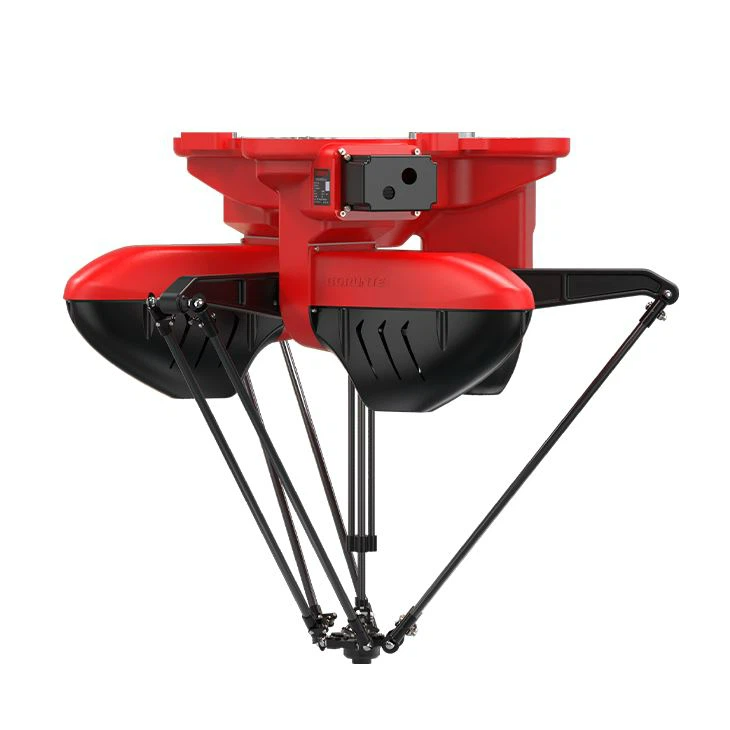

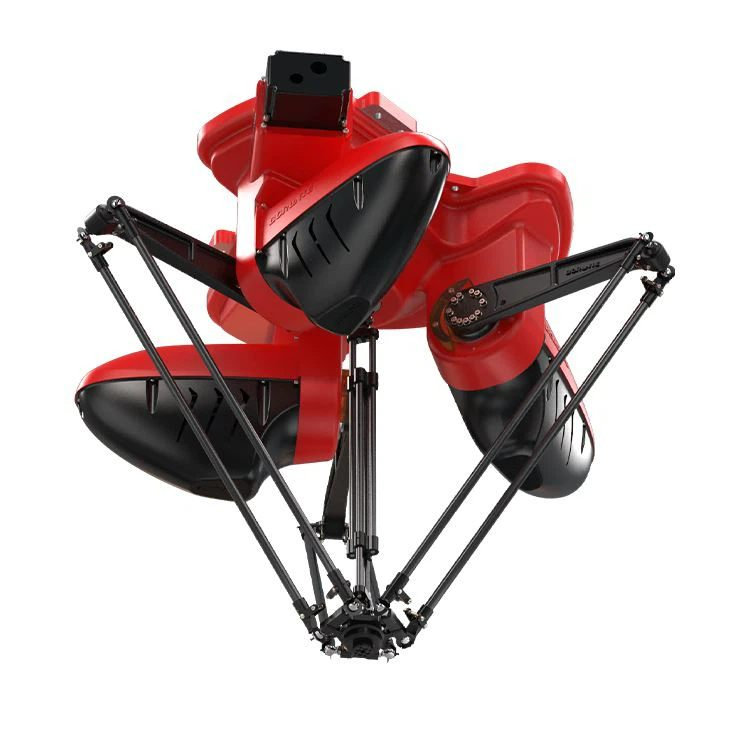

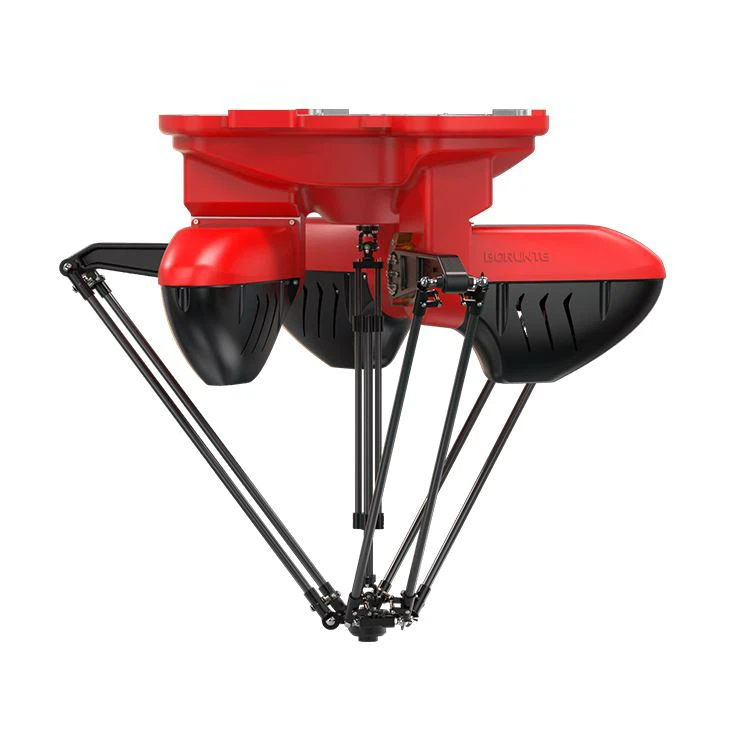

Yüksek hızlı örümcek robotik kolu, bacak denilen bir dizi aynı paralel kinematik zincirle sabit bir tabana bağlı bir mobil platformdan oluşur. – efektörü mobil platforma sabitlenir. Paralel bir robotun, bacak sayısı mobil platformun serbestlik derecesi sayısına daha büyük veya eşit olduğunda tamamen paralel olduğu söylenir, her paralel zincir tek bir aktüatöre sahiptir.
Ana teknik parametreler:
| Öğeler | İçerik | Birim değeri |
|
Vücut parametreleri | Maksimum çalışma yarıçapı | 1000mm |
| Maksimum yükleme | 3kg | |
| Konum tekrar konumlandırma doğruluğu | ± 0.1mm | |
| IP kodu | IP40 | |
| Ağırlık | Yaklaşık 104kg | |
|
Hareket aralığı | J1 | -46.7 derece ~ +86.6 derecesi |
| J2 | -46.7 derece ~ +86.6 derecesi | |
| J3 | -46.7 derece ~ +86.6 derecesi | |
| J4 | ± 360 derece | |
| Daire Zamanı (25-305-25mm) | 150 kez/dk
| |
Uygulama koştuYüksek hızlı örümcek robotik kolu GE:
1. Malzeme işleme ve istifleme
2. Ambalaj ve montaj
3. Taşlama ve parlatma
4. Lazer Kaynağı
5. Spot Kaynak
6. Enjeksiyon kalıplama
7. Kesme / Deburring
Yedi Avantaj:
1. Yüksek sertlik
2. Yüksek yük ağırlığı oranı
3. Yüksek – hassasiyet
4. Hareketli parçaların düşük ataleti
5. Yüksek Çeviklik
6. Uzun hizmet ömrü
7. Akıllı ve muti açı görsel kontrol
Görünüşü ve açıklamasıYüksek hızlı örümcek robotik kolu:
Durum Seçim Anahtarı
Devletin manuel kontrolü, manuel, stop, otomatik olmak üzere üç türe ayrılmıştır.
“Manuel”: Durum seçicisi sola geçiş manuel duruma girmek için, ekran simgesinin sol üst köşesi Şekilde gösterildiği gibi olur
Bu durumda manuel çalışma ve programlama yapılabilir.
“Dur”: Durum seçici anahtarı durumun ortasını durduracak şekilde dururken, ekran simgesinin sol üst köşesi şekil olur
Bu durumda parametre ayarı mümkündür
“Otomatik”: Durum seçicisi otomatik durumu girmek için sağa geçer, ekran simgesinin sol üst köşesi şekil olur.
Bu durumda tamamen otomatik ve ilgili ayarlar olabilir.
