49 mavi lazer çizgisi, daha hızlı tarama hızı, daha yüksek doğruluk ve daha iyi kararlılık
Geniş alan modu ve standart mod hızlı ve verimli bir şekilde tarama yapar; hassas tarama, nesne yüzeyinin ince özelliklerini yüksek hassasiyetle geri yükler; derin delik modu, derin delikleri ve ölü köşeleri tarar
Tarama hızı 4.20.0000 nokta/sn

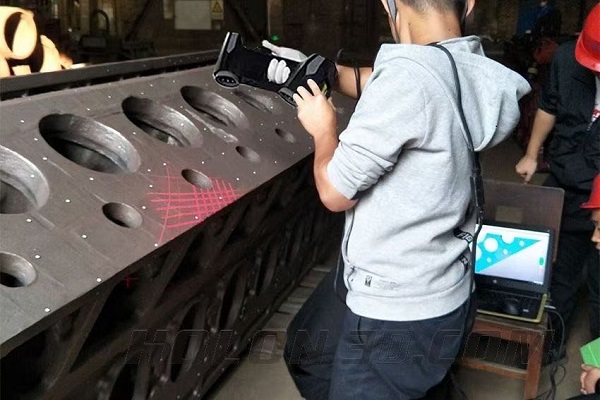

İş parçasındaki montaj deliği konumlarını doğru bir şekilde belirleyin ve delik konumu ölçüm verimliliğini artırmak için aynı partide çok sayıda delik konumu çıkarın
Specification | Details |
---|---|
Model | Smart 49 |
Light source | 49 blue laser lines (wavelength: 450nm) |
Measurement Rate | 4,200,000 points/s |
Scan Mode | Wide-Range mode, Standard mode, Precision mode, Deep hole mode |
Data Precision | 0.02mm (Wide-Range mode), 0.01mm (Standard mode), 0.02mm (Precision mode) |
Scanning Distance | 370mm (Wide-Range mode, Precision mode), 200mm (Standard mode) |
Scan Depth of Field | 550mm (Wide-Range mode, Precision mode), 200mm (Standard mode) |
Resolution | 0.01mm (max) |
Scanning Area | 600 x 550mm |
Scanning Range | 0.1 – 10m (expandable) |
Volume Accuracy (Photogrammetry) | 0.02 + 0.03mm/m |
Accuracy with Global 3D Photogrammetry System | 0.02 + 0.015mm/m |
Operating Software | HLScan (free lifetime upgrade) |
Data Formats | asc, stl, ply, obj, igs, wrl, xyz, txt, etc. (customizable) |
Compatible Software | 3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systemes (CATIA V5, SolidWorks), PTC (Pro/ENGINEER), Siemens (NX, Solid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage) |
Data Transmission | USB 3.0 |
Computer Configuration (Optional) | Win10 64-bit, Video memory: 4G or above, Processor: I7-13700 or above, Memory: 64GB |
Laser Safety Level | Class II (eye safety) |
Laser Certificate Number | LCS200726001DS |
Weight | 730g |
Size | 222 x 104 x 61mm |
Temperature/Humidity | -10 — 40℃; 10-90% |
Power Supply | Input: 100-240V, 50/60Hz, 0.9-0.45A; Output: 24V, 1.5A, 36W(max) |
Certification | CE, IC, FCC, ROHS, ISO9001 |
Patent Numbers | ZL201220386542.3, ZL201220386546.1, ZL201520174157.6, ZL201721695684.7, ZL201520174106.3, ZL201420058854.0, ZL201721376035.0, ZL201330658475.6, ZL201130007136.2, ZL201130007145.1, ZL201130007141.3, ZL201720362488.1, ZL201720349729.9, ZL201720362493.2, ZL201720369852.7, ZL201720369914.4, ZL201720369921.4, ZL2021102492208.4 |
Warranty Period | 24 months |
