Farklı büyük, orta ve küçük nesnelerin ölçümüne uygun global kodlama aktüeryal kaydı
Doğruluk ±0,04 mm/4 m; ±0,01 mm/m’ye ulaşabilir. 3D tarayıcı ile birlikte kullanıldığında, 3D tarama verilerinin birleştirilmesindeki kümülatif hatayı azaltabilir.
Çevreden etkilenmez, çeşitli karmaşık uygulama senaryolarına uyum sağlar ve iyi bir uyarlanabilirliğe sahiptir.
Fotogrametri işlevi daha yüksek tarama doğruluğu sağlar ve teknik seviyesi aynı sektördeki diğer ürünlerden üstündür.
| Specification Parameters | Details |
|---|---|
| Model | HL-3DP |
| Measurement range (m) | 0.1m – 50m |
| Measurement accuracy (mm) | ≤±0.04mm/4m |
| Camera configuration & parameters | High-order camera; ≥ 45 million pixels |
| Optical field | Uniform value optical modulator |
| Lens | 24mm lens |
| Visual angle | 84–61°; 58–36° |
| Target rod | Invar alloy (original); Accuracy ≤ 0.0015mm |
| Camera calibration method | Automatic calibration |
| Matching method | Coding (industrial grade) automatic matching |
| Data transmission mode | Flash card or wireless transmission |
| Laser safety level | Class II (eye safety) |
| Laser certificate | LCS200726001DS |
| Post-processing software | PolyWorks, Geomagic, Metrolog, Metrosoft, etc. |
| Computer configuration (optional) | Win10 64-bit; video memory ≥ 4GB; processor: I7-8700 and above; RAM ≥ 32GB |
| Operation environment | Compatible with Windows 98 / NT / 2000 / XP / Vista / 7 |

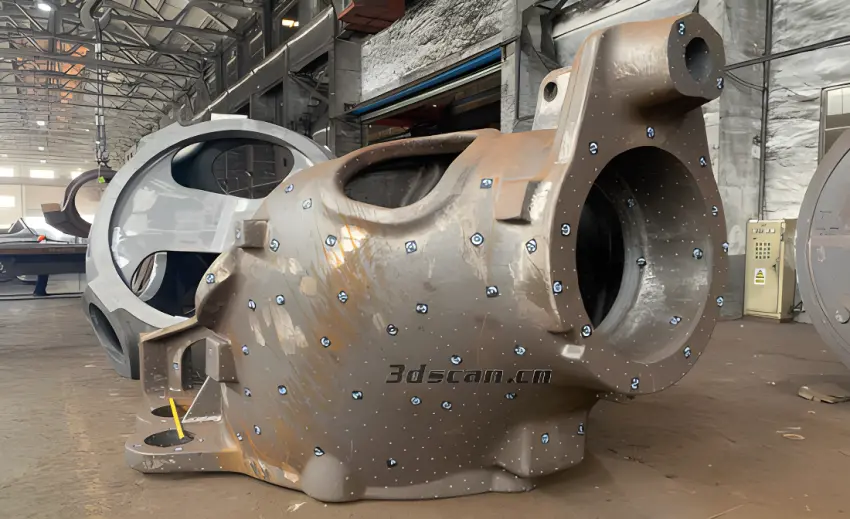

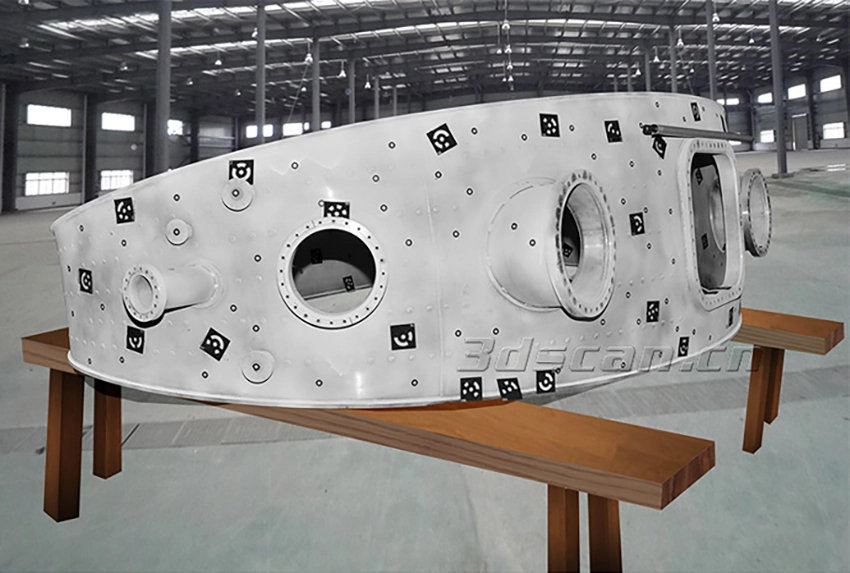

| Accessories | Coding points, marking points, flash lights, memory cards, batteries |
| Temperature / Humidity | 0–40℃; ≤85% |
| Certification | CE, IC, FCC, ROHS, ISO9001 |
| Patent | ZL201220386542.3, ZL201220386546.1, ZL201520174157.6, ZL201721695684.7, ZL201520174106.3, ZL201420058854.0, ZL201721376035.0, ZL201330658475.6, ZL201130007136.2, ZL201130007145.1, ZL201130007141.3, ZL201720362488.1, ZL201720349729.9, ZL201720362493.2, ZL201720369852.7, ZL201720369914.4, ZL201720369921.4 |
| Application direction | 3D detection; sheet metal detection and tolerance analysis; checking fixture detection; CAD comparison; large metal frame detection |
